Гидрокомпенсатор

Большое значение для надежной работы клапанного механизма имеет выполнение своих функций толкателями клапанов.
Толкатели клапанов предназначены для непосредственной передачи движения клапанам или штангам механизма газораспределения. Толкатели воспринимают передающиеся от кулачка боковые усилия, вследствие чего стержни и направляющие втулки как боковых, так и подвесных клапанов от этих усилий разгружаются.
В процессе работы двигателя детали клапанного механизма нагреваются, что приводит к увеличению их в размерах. Это ведет к тому, что клапан перестанет плотно закрываться и появится пространство между седлом и тарелкой клапана. Для того чтобы обеспечить бесперебойную работу двигателя, в клапанном механизме предусмотрен тепловой зазор (для впускных клапанов — от 0,15 до 0,25 мм, для выпускных — от 0,20 до 0,35 мм и более).
Величина и характер изменения зазора зависят от температурного режима двигателя, конструкции механизма газораспределения и материалов его деталей. Зазоры между клапаном и толкателем с увеличением температуры уменьшаются. Это происходит по тому, что при нагреве длина клапана увеличивается на большую величину, чем высота головки блока. На двигателях с нижним расположением распределительного вала, зазор между клапаном и ударником коромысла клапана при повышении температуры деталей наоборот, увеличивается. Это объясняется, тем, что при нагреве двигателя увеличение высоты цилиндра и головки блока оказывается большим, чем удлинение штанги толкателей.
При эксплуатации двигателя происходит естественный износ деталей газораспределительного механизма, приводящий к увеличению теплового зазора. Наличие повышенных зазоров отрицательно сказывается на работе механизма газораспределения, вызывая стук при подъеме и посадке клапана и повышенный износ соприкасающихся поверхностей. Возникают опасные удары клапана о седло, приводящие к разрушению опорной поверхности, потери компрессии, а выпускных клапанах - к обгоранию тарелки и седла клапана. С увеличением зазоров ухудшается также наполнение двигателя.
Для обеспечения плотности посадки клапана в седло в двигателях предусматривается устройство для регулировки зазора между клапаном и затылком кулачка или между клапаном и толкателем, или между клапаном и ударником коромысла. Зазор обычно регулируют при помощи ввертываемого в верхнюю часть толкателя и закрепляемого с помощью контр гайки болта.
Регулировка зазоров является регулярной процедурой при техническом обслуживании автомобиля.
В современном двигателе строении получили большое распространение гидравлические толкатели. Они автоматически выбирают зазор между стержнем клапана и толкателем (или коромыслом). Гидравлические компенсаторы (гидрокомпенсаторы) зазоров в клапанном механизме обеспечивают его безударную работу и полное закрытие клапанов.
Принцип действия гидрокомпенсатора заключается в автоматическом изменении длины гидрокомпенсатора на величину равную зазору в ГРМ. Это происходит за счет перемещения его деталей под действием пружины и подачей масла из системы смазки двигателя.

Гидравлический толкатель состоит из: корпуса, пружины плунжера, плунжерной пары, и обратного клапана.

  • Корпус - в зависимости от конструкции привода клапанов, это коромысло, цилиндрический толкатель, или часть головки блока цилиндров.
  • Плунжерная пара состоит из: втулки (обеспечивающей движение плунжера в строго заданном направлении) и плунжера — стального подвижного цилиндра с отверстием в нижней части. Зазор между этими двумя деталями составляет 0,005 — 0,008 мм.
  • Пружина плунжера расположена между ним и втулкой, удерживает обратный клапан.
  • Обратный клапан, как правило, представляет собой стальной шарик, прижимаемый пружиной.



Гидрокомпенсатор в толкателе с верхним распредвалом работает следующим образом:

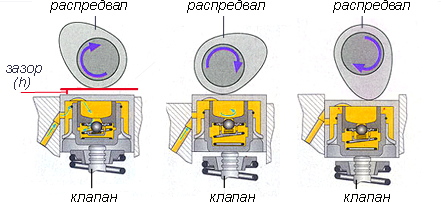

работа гидрокомпенсаторов



Кулачок распредвала, повернутый к толкателю тыльной стороной, не передает на него усилие, и плунжерная пружина свободно выдвигает плунжер из втулки, выбирая тем самым необходимый зазор. Образовавшаяся полость под плунжером, через шариковый клапан вбирает в себя масло. После того как масло заполнит полость, срабатывает шариковый клапан, который под действием своей пружины, закрывая появившуюся полость.
Поворачиваясь выпуклым профилем к толкателю, кулачок нажимает на него и перемещает его вниз. В течении этого воздействия гидравлический толкатель передает усилие на клапан как «жесткий» узел, так как обратный клапан закрыт, и масло в замкнутой полости не сжимается. Во время нижнего перемещение толкателя и плунжерной пары, небольшая часть масла выдавливается через зазоры из полости под плунжером. Длина гидрокомпенсатора незначительно уменьшается и образуется тепловой зазор между кулачком и толкателем. Ушедшее масло вновь восстанавливается из системы смазки двигателя.
Тепловое расширение деталей клапанного механизма приводит к изменению объема «восстанавливающей» порции масла и длину гидрокомпенсатора, то есть он автоматически восстанавливает зазор, как от теплового расширения материала, так и от естественного износа деталей газораспределительного механизма.
Гидравлические толкатели работают надежно лишь при применении масла высокого качества, сохраняющего при изменении температуры примерно постоянную вязкость.

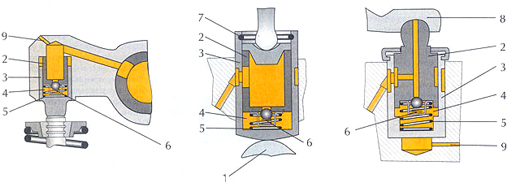

Расположение гидрокомпенсаторов в толкателе с нижним распредвалом, в коромысле и в опоре рычага привода клапана ГРМ:

гидрокомпенсаторы

Где: 1 — кулачок; 2 — плунжер; 3 — втулка плунжера; 4 — полость под плунжером; 5 — плунжерная пружина; 6 — пружина обратного клапана; 7 — фиксирующее кольцо; 8 — рычаг привода клапана; 9 — сливное отверстие.
